Kartonaufrichter



Manuelles Magazin

Kartonaufrichter mit von Hand zu befüllendem Magazin

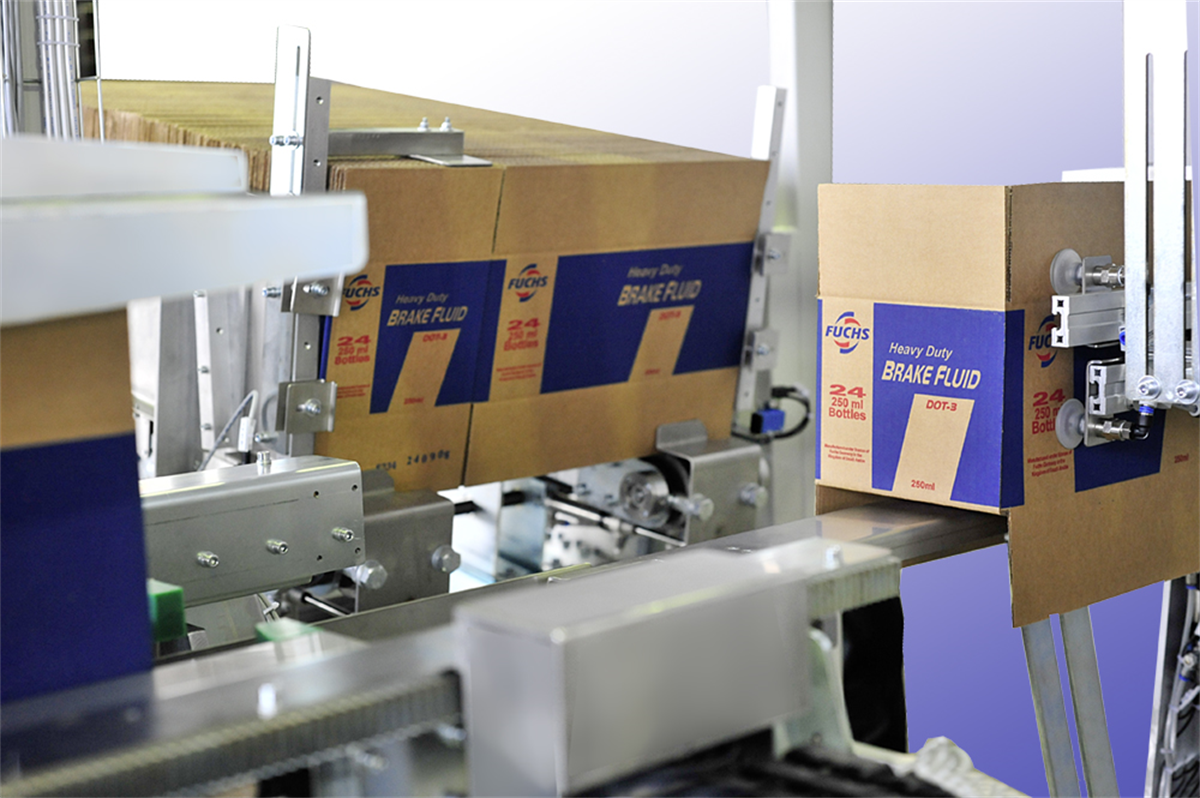

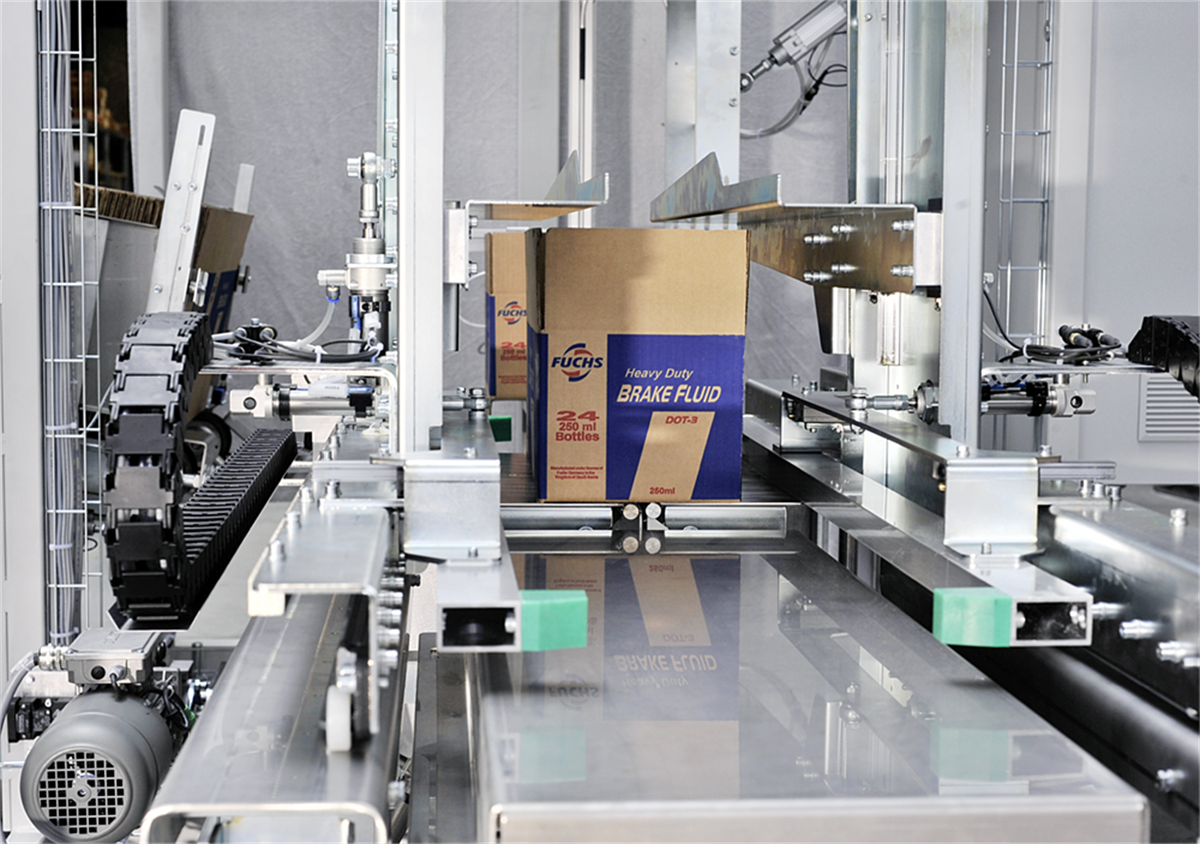

Bei unserem Kartonaufrichter handelt es sich um eine universelle Maschine zum Aufrichten normaler Faltkisten aus Wellpappe. Der Zuschnitt wird aus dem Magazin entnommen und aktiv aufgefaltet. In dem großen Magazin werden die Zuschnitte durch intermittierend arbeitende Transportbänder zur Abnahme transportiert. Das Magazin kann ohne Maschinenstillstand nachgeladen werden. Nach dem Auffalten erfolgt der motorische Transport zur Verschlussstation. Je nach Wunsch kann der Bodenverschluss mit Heißleim oder Selbstklebeband realisiert werden.

  • großes angetriebenes Zuschnittmagazin
  • aktive Auffaltung der Zuschnitte
  • Verarbeitung von Doppelwelle möglich
  • Bodenverschluss mit Heißleim oder Selbstklebeband
  • bedienerfreundliche Ausführung mit Touchpanel

Technische Daten:



Länge x Breite x Höhe



Min. Kartonformat



180 x 120 x 120 mm



Max. Kartonformat



800 x 550 x 500 mm



Leistung



bis 20 Kartons / Min.; abhängig von Größe und Kartonqualität







Palettenmagazin

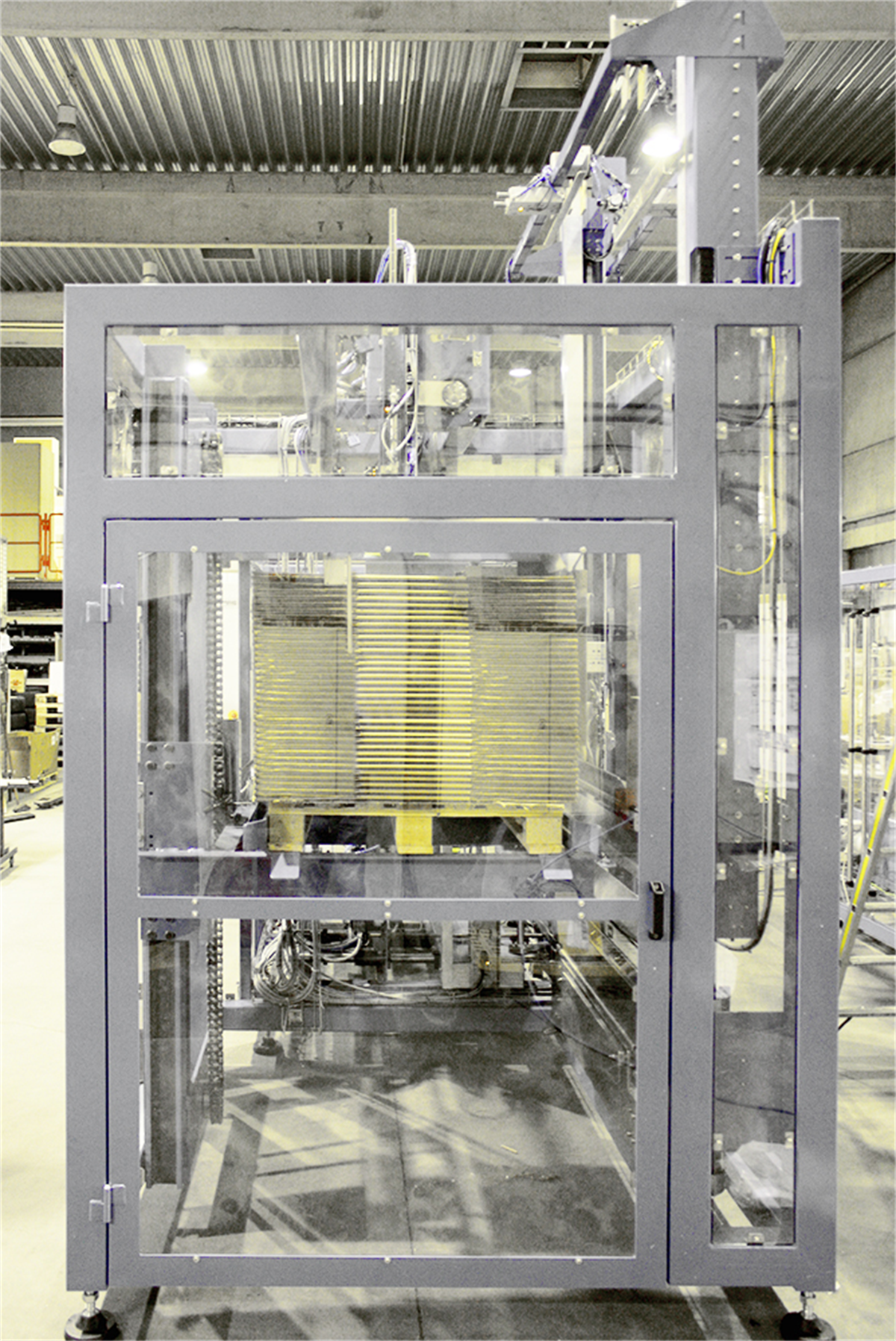

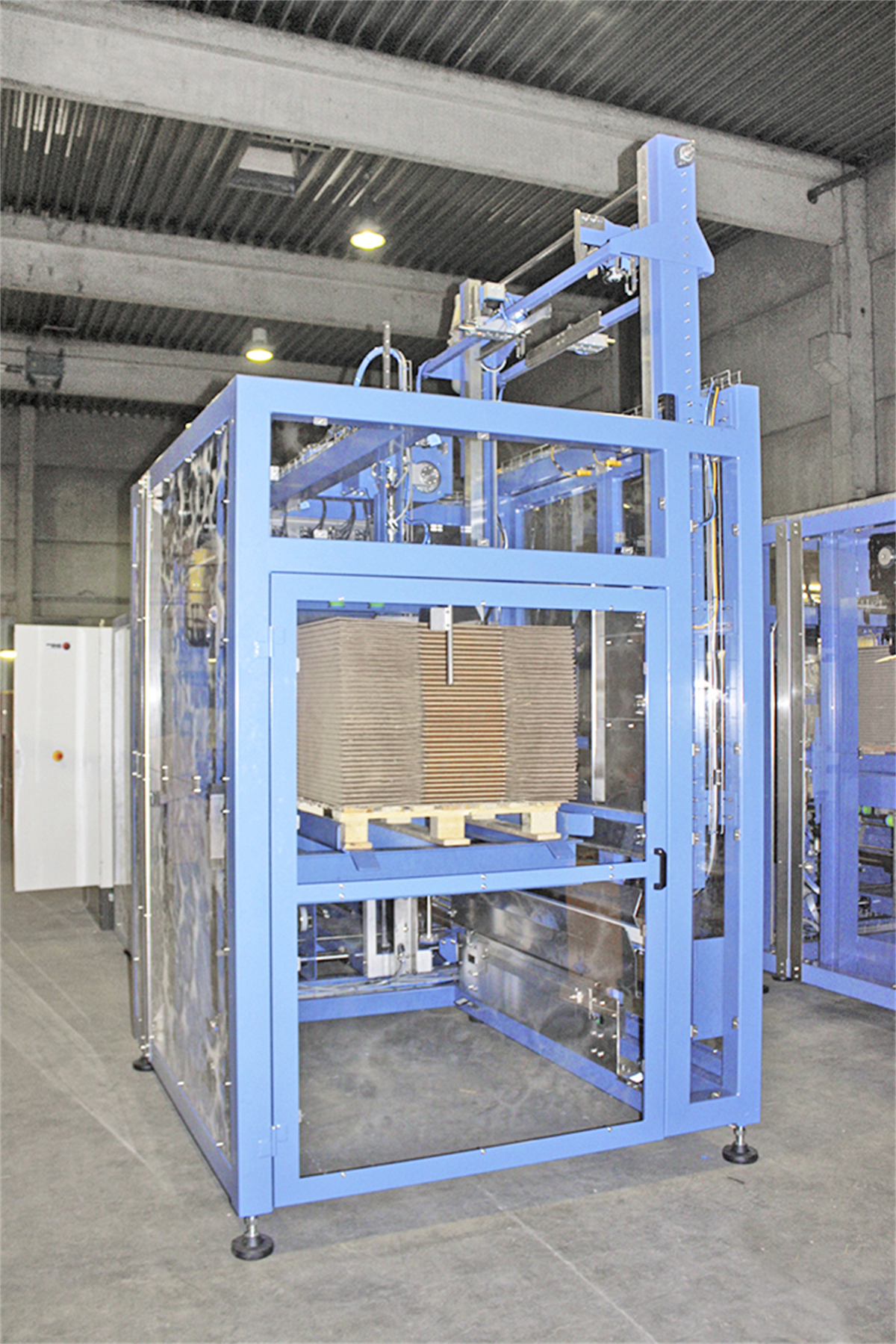

Kartonaufrichter mit Zuschnittabnahme von einer Palette

Diese Zuschnittabnahme wird eingesetzt, wenn große Kartons der Machart FEFCO 0200 oder 0201 mit den Abmessungen ab ca. 800 x 600 x 400 mm verarbeitet werden sollen.

Die Zuschnitte werden als Stapel flachliegend mittels Palette über einen Hubwagen direkt in den Aufrichter eingebracht. Über am Boden verdübelte Palettenführungen weiß der Bediener genau, in welcher Position die Palette zu stehen hat. Nach dem Schließen einer Schutztüre wird die Zuschnittpalette motorisch nach oben getaktet. Danach werden die Zuschnitte über eine starke Saugerbrücke abgenommen, um 90 Grad geschwenkt und der Aufwinkeleinheit zugeführt.

Die Höhe der zu verarbeitenden Paletten hängt von der Verklebung der Industrielasche im Karton ab.

Die Leistung des Kartonaufrichters ist abhängig von der Qualität der eingesetzten Zuschnitte und von der gewünschten Verklebung (Selbstklebeband oder aber Heißleim).
