Trayaufrichter



Palettenmagazin

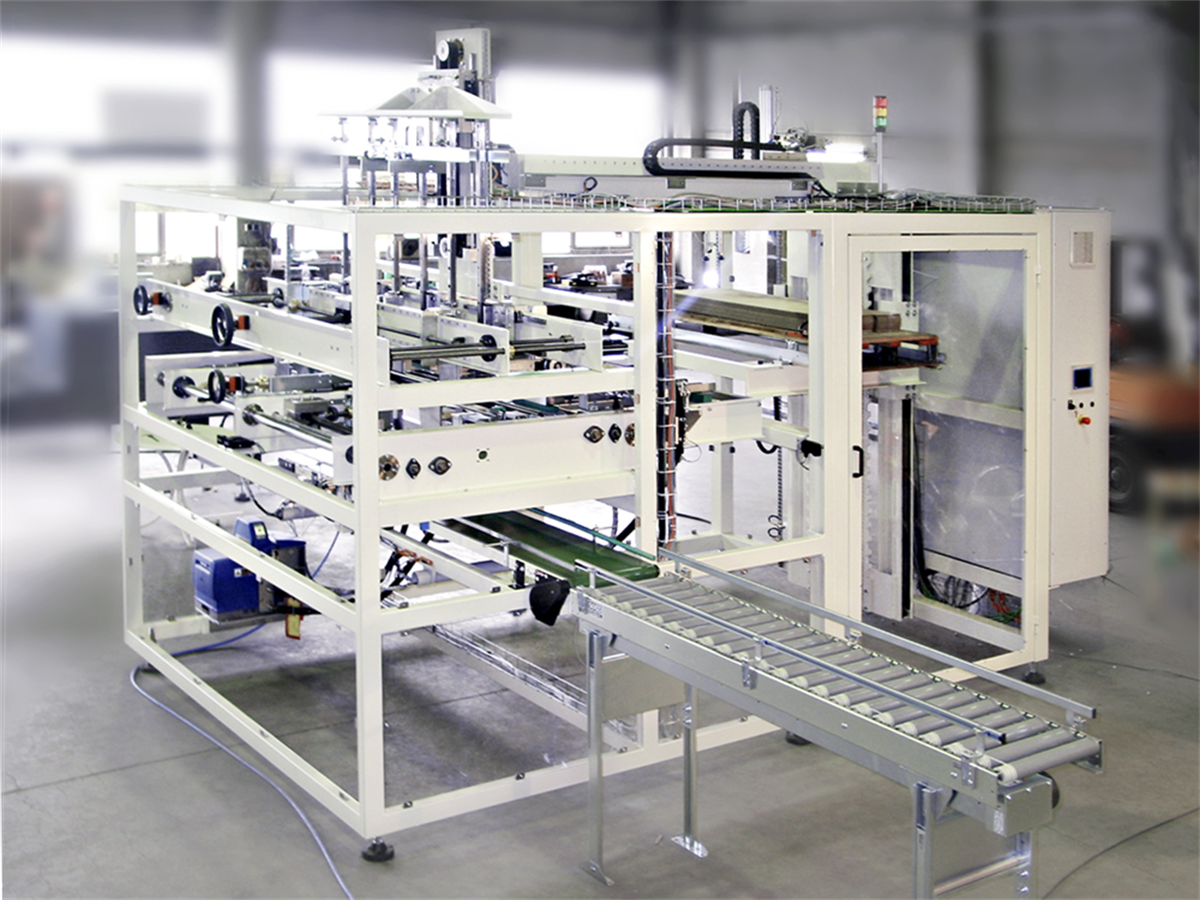

Trayaufrichter mit Zuschnittabnahme direkt von der Palette

Die Zuschnitte, die je nach Größe in einem oder aber mehreren Stapeln hintereinander auf der Palette angeordnet sind, werden mittels Handhubwagen in den Trayaufrichter transportiert. Die maximale Stapelhöhe der Zuschnitte auf der Palette beträgt 1.800 mm inkl. Palette.

Die Abnahme der Zuschnitte erfolgt über eine angetriebene Saugerbrücke. Über eine motorische Transportachse werden die Trayzuschnitte in die Aufrichte- und Verklebestation transportiert und dabei mit Heißleim beleimt. Je nach gewünschter Leistung werden die Zuschnitte pneumatisch oder aber motorisch in den Aufrichteschacht eingedrückt.

Falls Kunden keinen Maschinenstopp bedingt durch den Palettenwechsel haben wollen, ist es möglich, ein sogenanntes Zwischenmagazin zu integrieren, aus welchem sich die Anlage bedient während die Palette gewechselt wird.





Manuelles Magazin

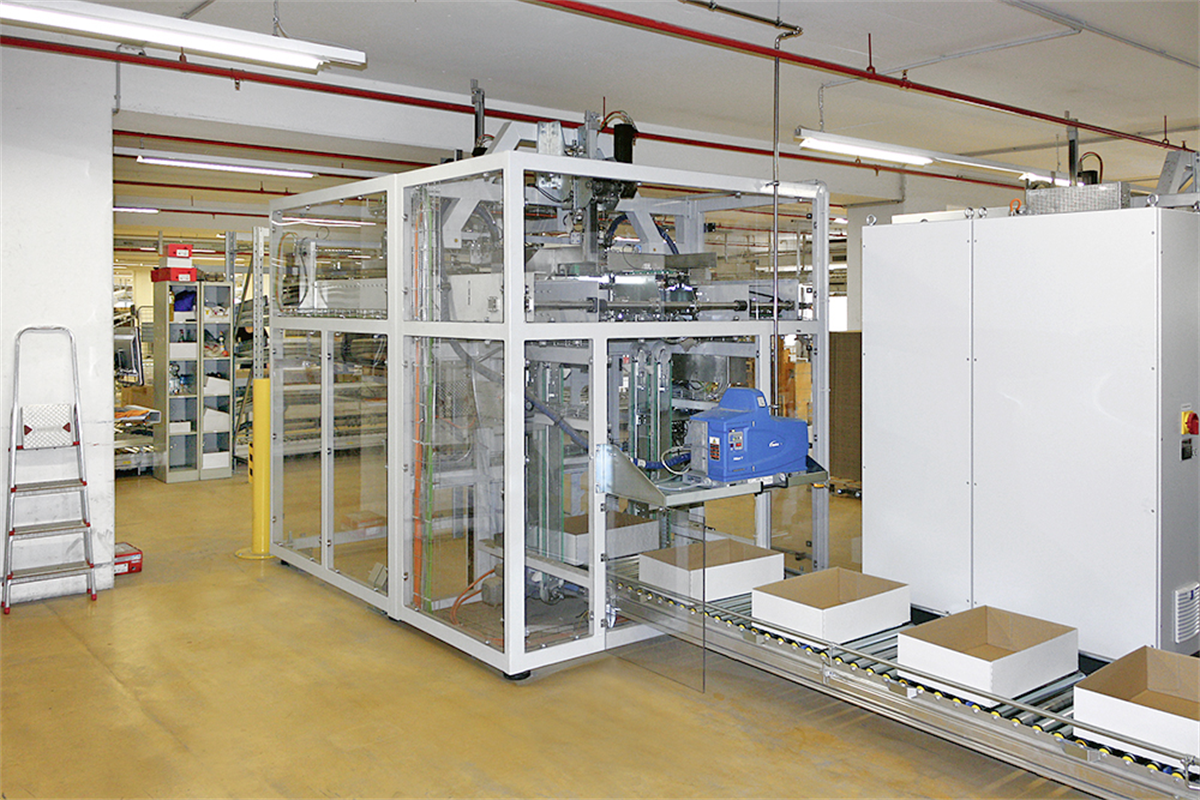

Trayaufrichter mit von Hand zu befüllendem Magazin

Die Zuschnitte befinden sich in einem angetriebenen Magazin und werden über ein Vakuumsystem entnommen. Beim Transport in die Form bzw. Verklebestation erfolgt der Leimauftrag vorzugsweise mit Heißleim. Durch leicht austauschbare Formatteile ist die schnelle Umrüstung auf andere Größen einfach zu realisieren.

  • unterschiedliche Ausführungen für diverse Anwendungsfälle
  • Zuschnittentnahme aus dem Magazin oder direkt von der Palette
  • Leistung je nach Zuschnittsart und Größe bis 40 / Min.
  • motorische Formatumstellung, falls gefordert
  • Verarbeitung von Well- und Vollpappe

Technische Daten:

Zuschnittsformat



Länge 150 - 1400 mm





Breite 90 - 1000 mm



Tray-Format



Länge 60 - 1200 mm





Breite 50 - 800 mm





Höhe 15 - 200 mm



Leistung je nach Zuschnittsgröße



bis 40 Trays/Min









Palettenmagazin



Manuelles Magazin
