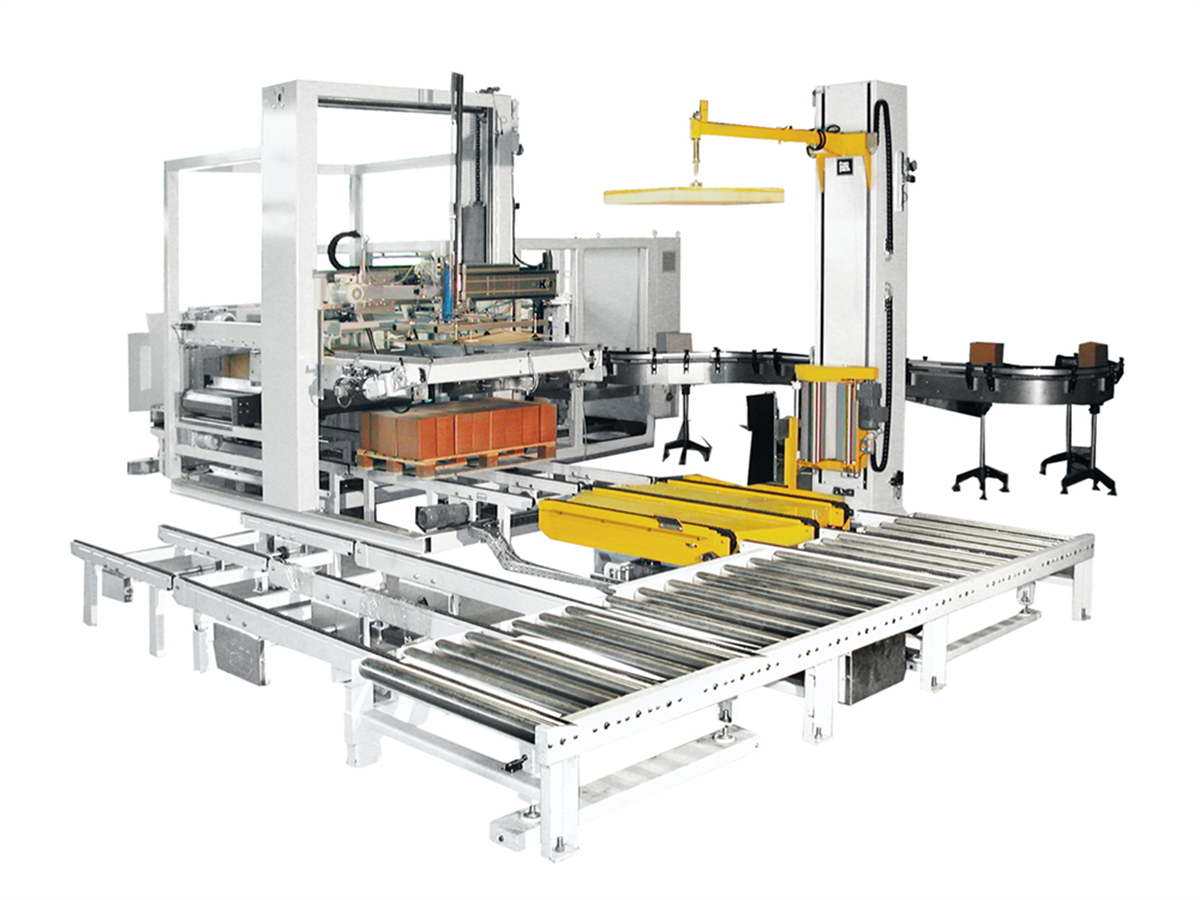

Lagenpalettierer

Die Gebinde laufen über angetriebene Transportsysteme ein und werden vor dem Rangierschieber entsprechend dem gewünschten Palettenschema ausgerichtet. Nachdem eine komplette Lage gebildet ist, wird sie von allen Seiten zentriert und kantengerade auf der Palette abgesetzt. Dieser Vorgang wird wiederholt, bis die Palette mit der gewünschten Lagenzahl fertig ist.

  • robuste Schweißkonstruktion
  • unterer oder oberer Produkteinlauf
  • Lagengewicht bis 250 kg
  • Zubehör wie:
    • Leerpalettenmagazin

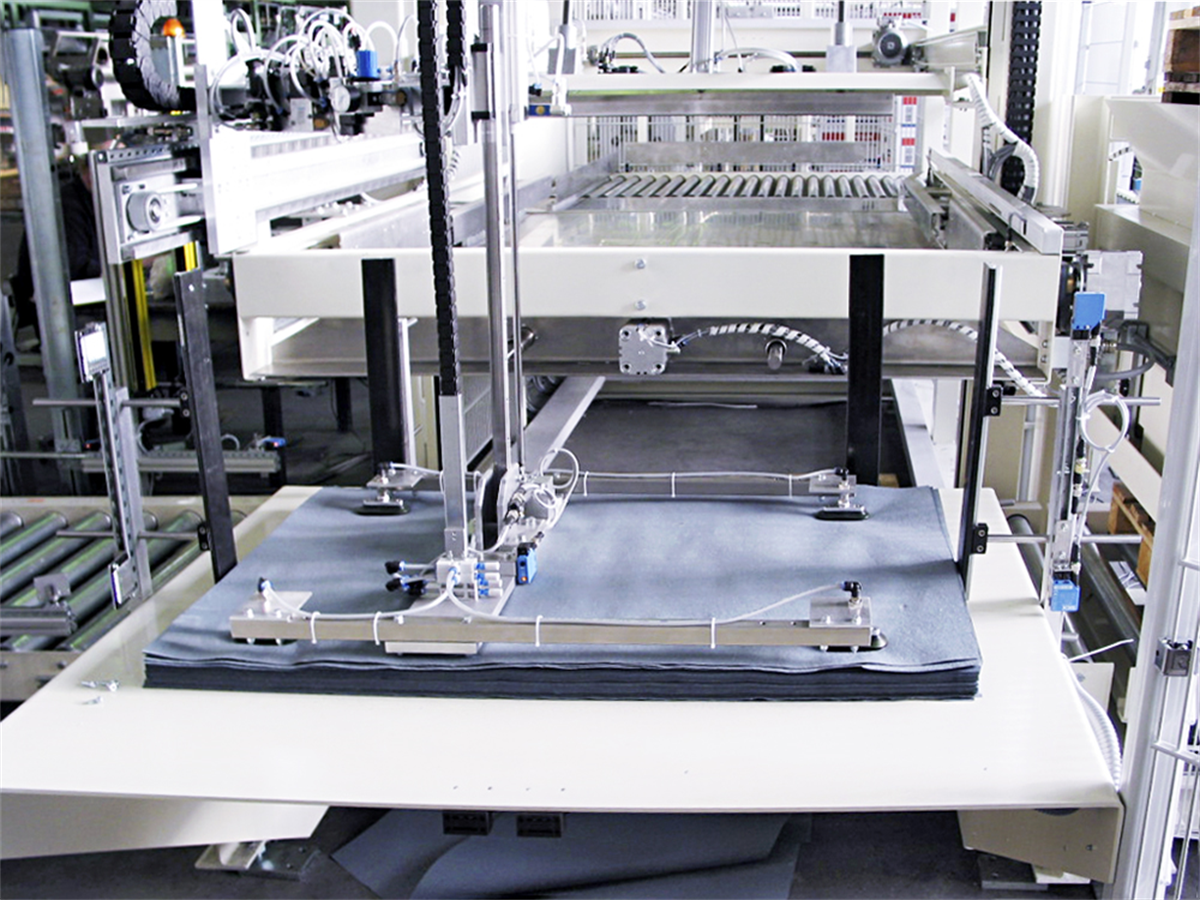

    • Zwischenlageneinleger
    • Palettendoppler
  • alle gängigen Palettengrößen sind zu verarbeiten
  • Sonderpaletten auf Anfrage

Technische Daten:

Palettenformat



600 x 400 mm





800 x 600 mm





800 x 1200 mm





1000 x 1200 mm





760 x 1140 mm





1140 x 1140 mm





1100 x 1300 mm



Palettenmagazin



max. 15 Paletten



max. Lagengewicht



250 kg



max. Stapelhöhe



2800 mm inkl. Palette



Einlaufhöhe



min. 800 mm oder nach Wunsch



Leistung



max. 50 Pack / Min. oder





max. 3 Lagen / Min.





abhängig vom Produkt und Lagenbild

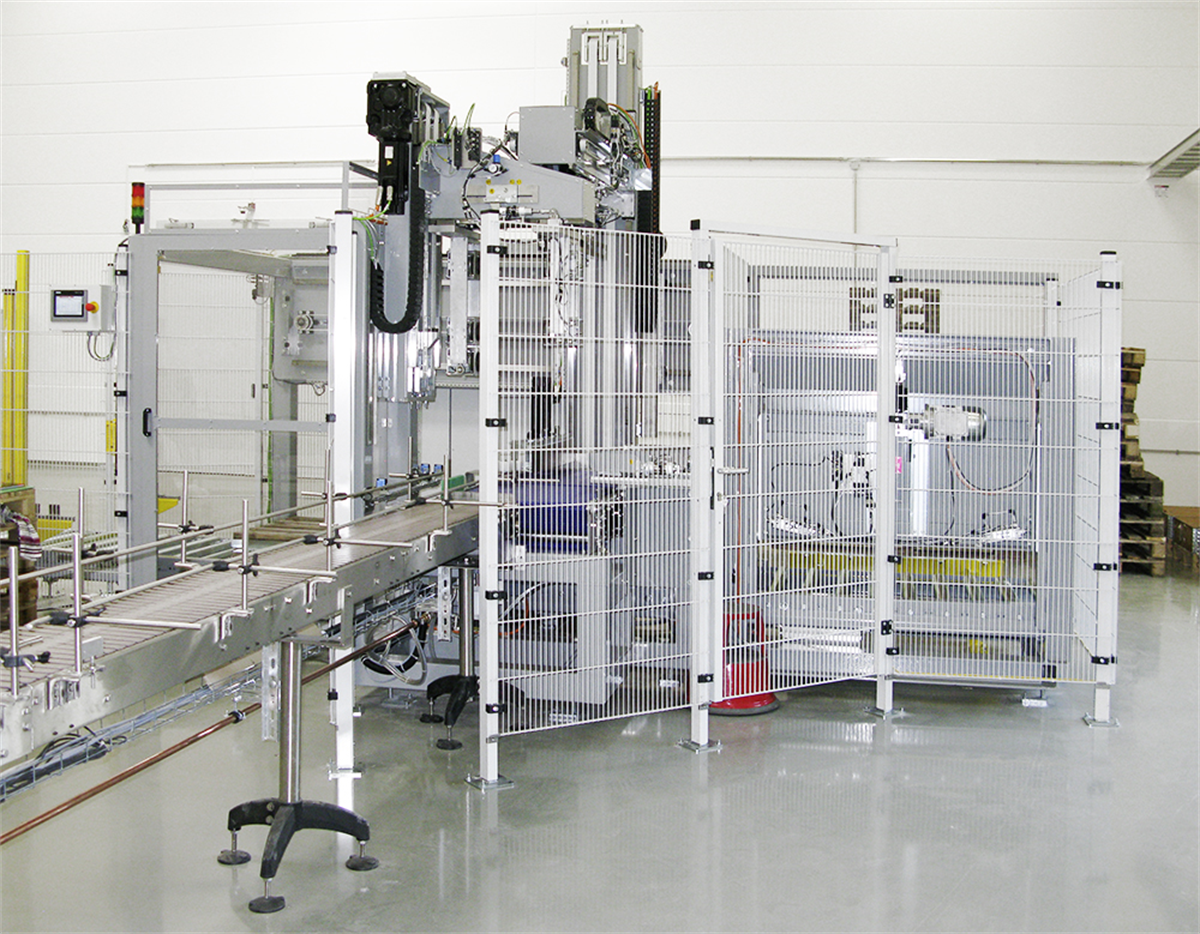

Roboterpalettierer

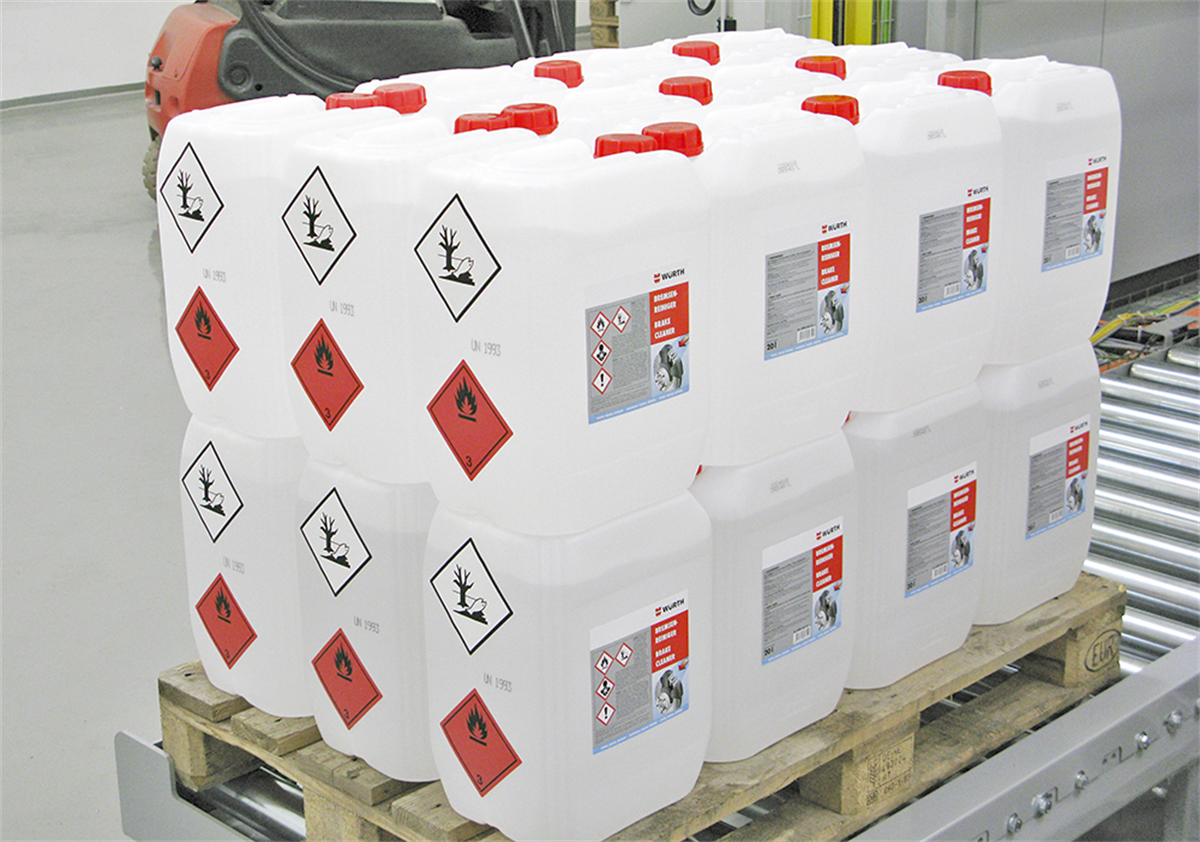

Die zu palettierenden Produkte werden über ein geeignetes Transportelement in den Aufnahmebereich des Roboters transportiert. Hier erfolgt eine exakte Positionierung. Danach erfolgt die Produktaufnahme und das punktgenaue Absetzen auf der Palette. Hierfür stehen verschiedene produktspezifische Aufnahmeköpfe zur Verfügung. Die Einbindung von Palettenmagazin, Palettenfördertechnik oder Zwischenlageneinleger ist problemlos möglich.

  • verwindungssteife Schweißkonstruktion
  • servomotorische Antriebe in den Hauptachsen
  • Produktgewicht bis max. 50 kg
  • verschiedenste Aufnahmeköpfe je nach Palettiergut
  • Anlage für Mehrplatzpalettierung geeignet

Technische Daten:

Plattenformat



600 x 400 mm





800 x 600 mm





800 x 1200 mm





1000 x 1200 mm





760 x 1140 mm





1140 x 1140 mm





1100 x 1300 mm



Produktgewicht



max. 50 kg



Stapelhöhe inkl. Palette



2000 mm



Leistung



max. 8 Hübe/Min. je nach Produkt und Lagenbild

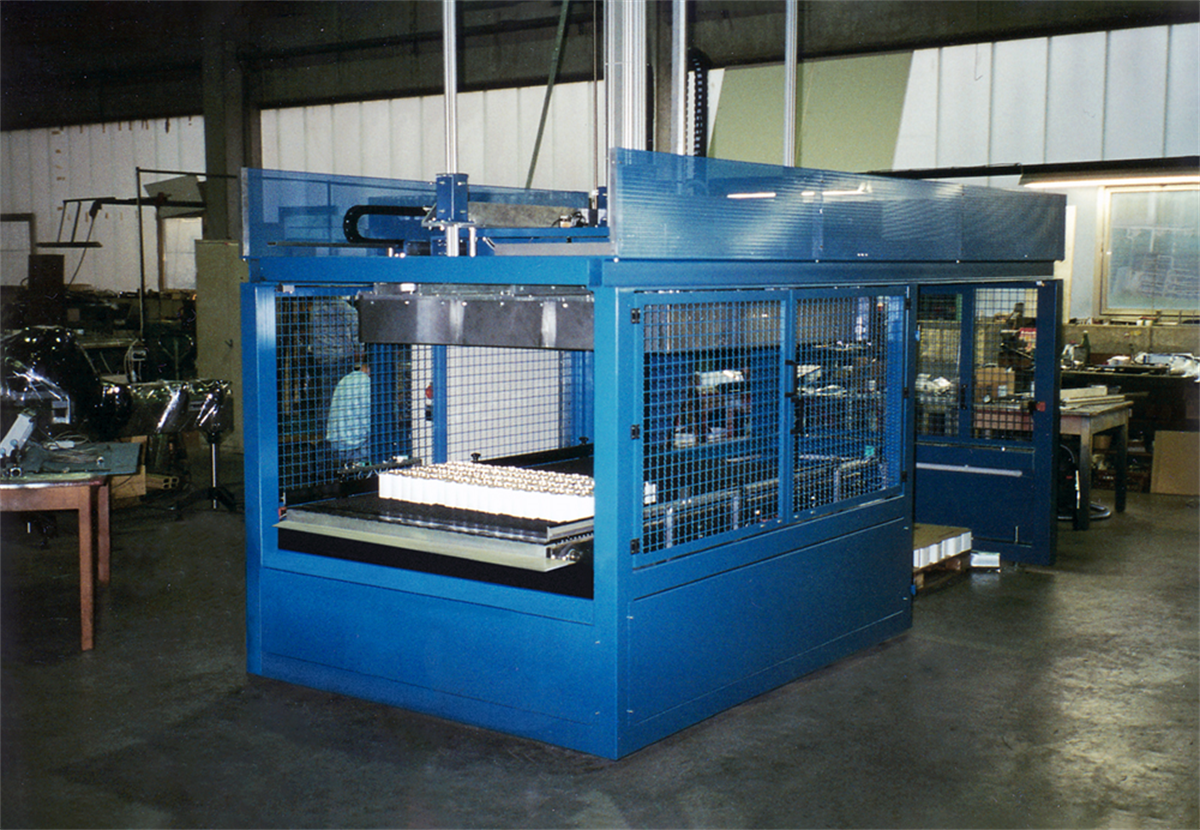

Depalettierer - Schiebe-, Magnetkopf- und Saugkopfpalettierer

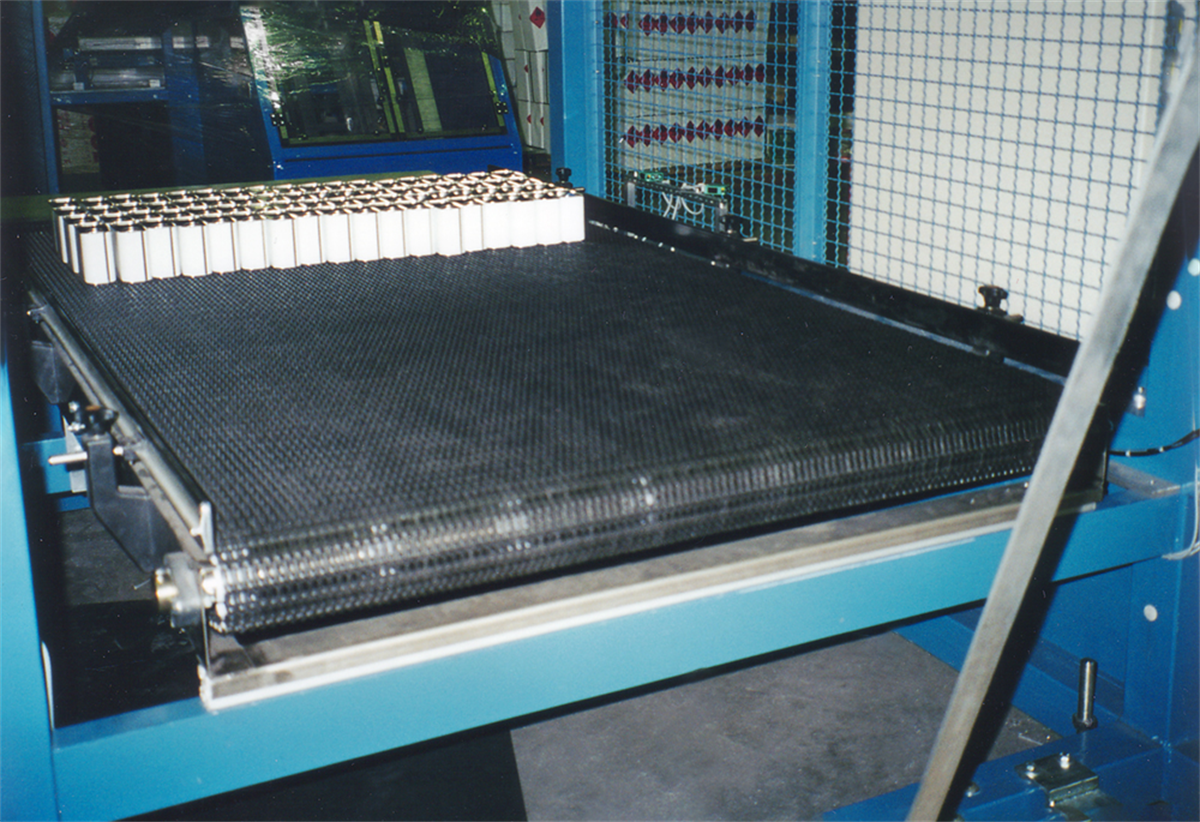

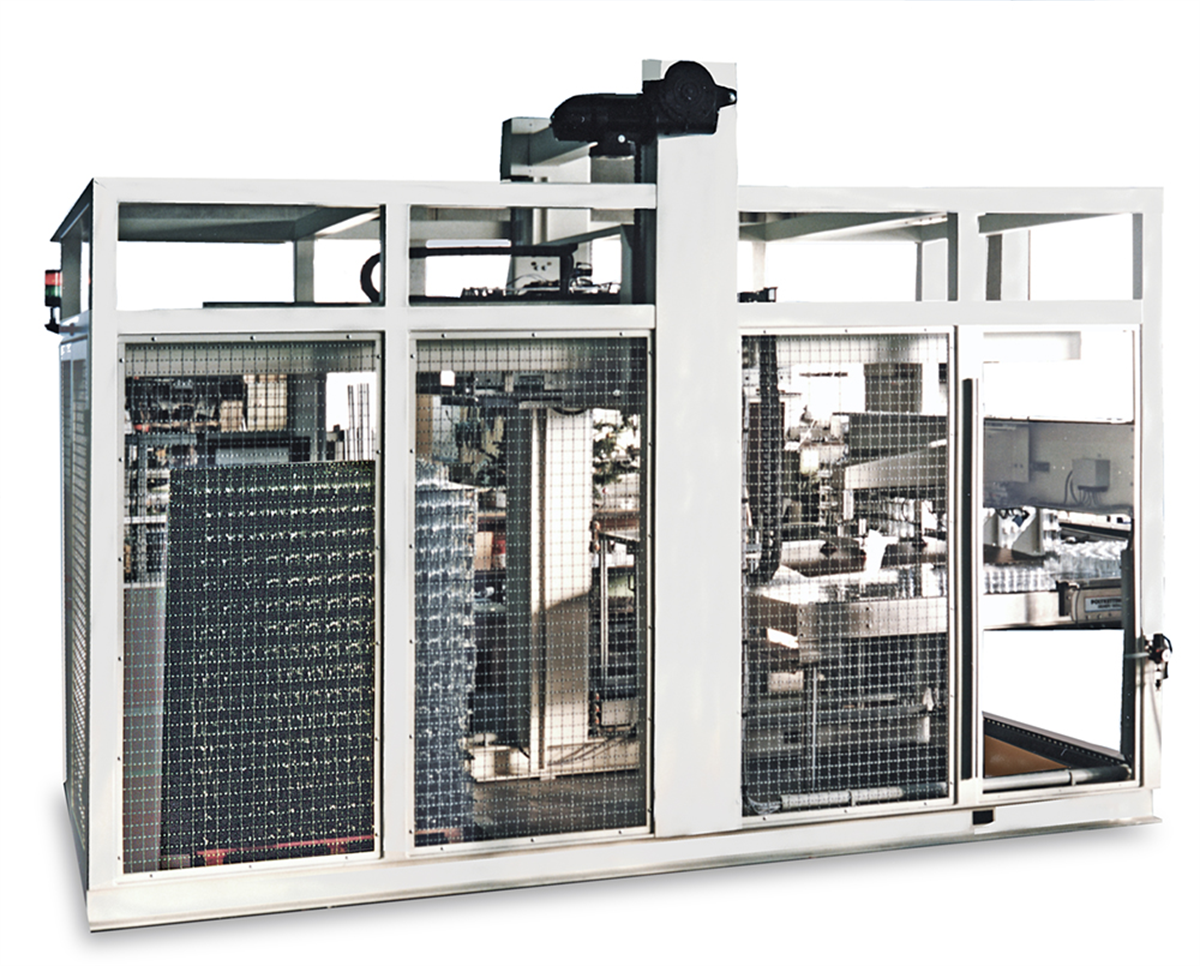

Die zu depalettierende Palette wird in die Maschine eingebracht. Bei manueller Eingabe wird die Schutztür geschlossen und der Starttaster betätigt. Beim Schiebedepalettierer werden die einzelnen Lagen zentriert und dann auf einen höhenverfahrbaren Schlitten abgeschoben. Dieser Schlitten fährt anschließend auf den Puffertisch und die komplette Lage wird übergeschoben.

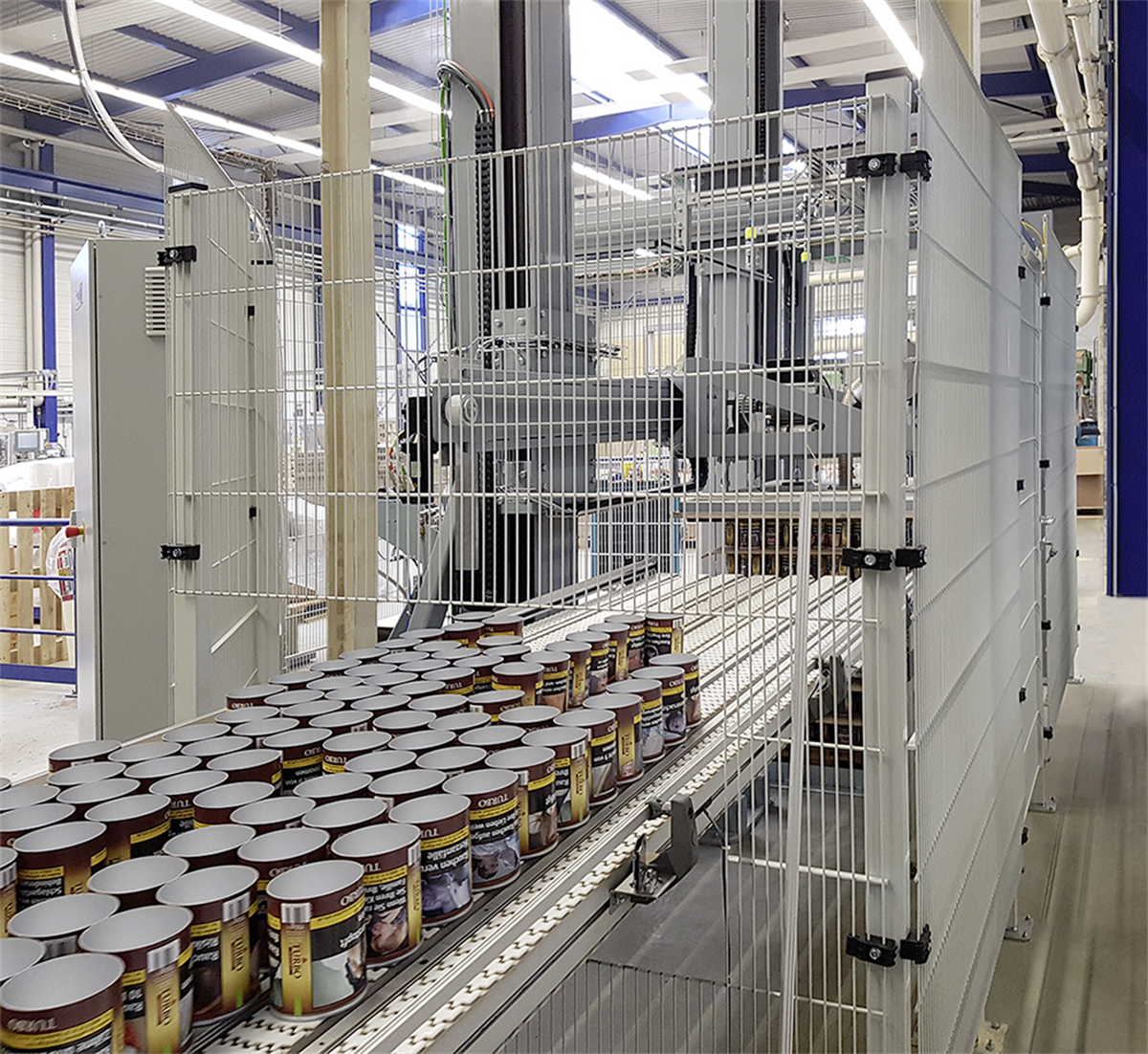

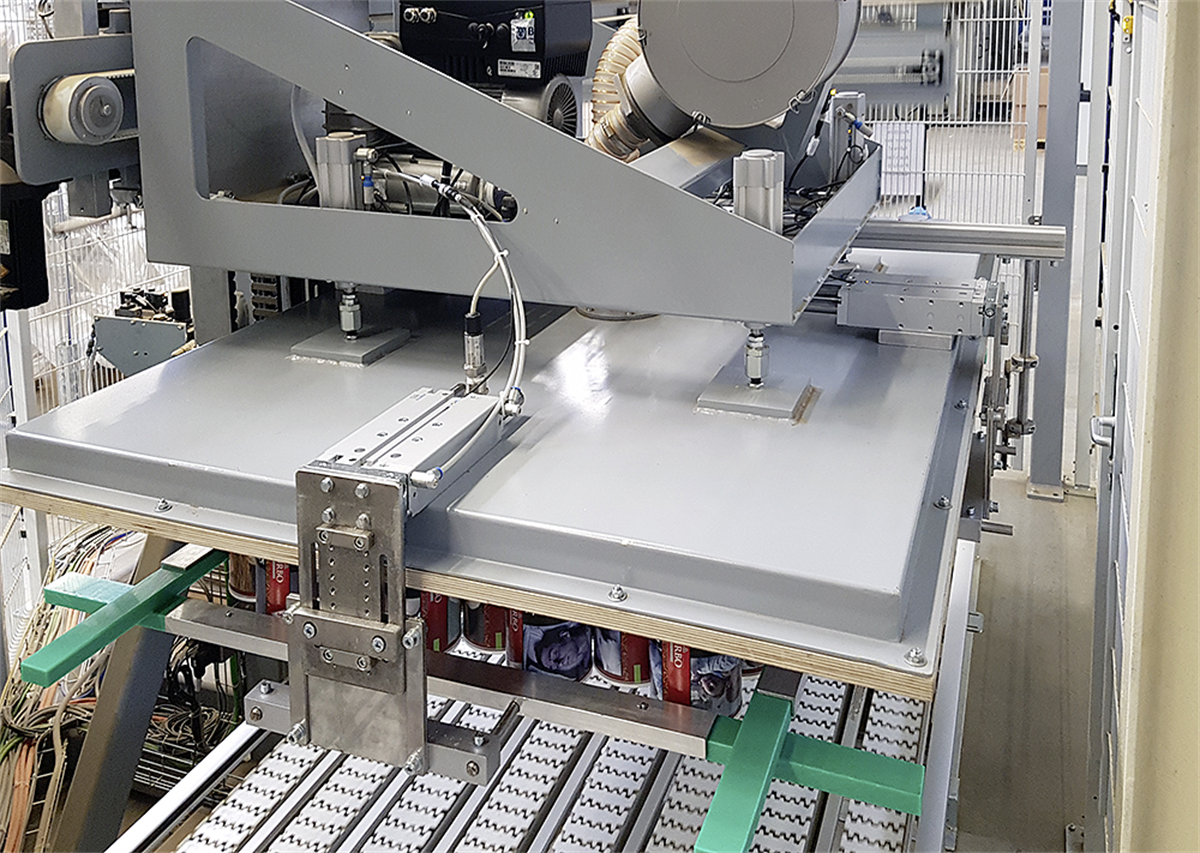

Beim Saugkopf- bzw. Magnetkopfdepalettierer senkt sich ein frequenzgeregelter, höhenverfahrbarer Kopf auf die Palette, nimmt Lage für Lage auf und setzt sie direkt auf den Puffertisch ab. Die Zwischenlagen werden bei allen Systemen durch eine separate Achse entnommen und in einem Magazin abgelegt. Durch eine spezielle Fördertechnik werden Gläser, Flaschen, Dosen, Kanister usw. vereinzelt und der Produktionslinie zugeführt.

  • kompakte Bauweise – keine Bühne notwendig
  • je nach Anforderung und Produkt Ausführung als
    • Schiebedepalettierer
    • Saugkopfdepalettierer
    • Magnetkopfdepalettierer
  • Ausführung mit oder ohne Palettenfördertechnik
  • Produktvereinzelung für zylindrische und Formformate
  • Puffertische in verschiedenen Größen lieferbar

Technische Daten:

Plattenformat



800 x 1200 mm





1000 x 1200 mm





1200 x 1400 mm



Palettenhöhe



max. 2000 mm



Leistung



max. 2 Lagen/Min. je nach Produkt







Depalettierer - Schiebe-, Magnetkopf- und Saugkopfpalettierer

Die zu depalettierende Palette wird in die Maschine eingebracht. Bei manueller Eingabe wird die Schutztür geschlossen und der Starttaster betätigt. Beim Schiebedepalettierer werden die einzelnen Lagen zentriert und dann auf einen höhenverfahrbaren Schlitten abgeschoben. Dieser Schlitten fährt anschließend auf den Puffertisch und die komplette Lage wird übergeschoben.

Beim Saugkopf- bzw. Magnetkopfdepalettierer senkt sich ein frequenzgeregelter, höhenverfahrbarer Kopf auf die Palette, nimmt Lage für Lage auf und setzt sie direkt auf den Puffertisch ab. Die Zwischenlagen werden bei allen Systemen durch eine separate Achse entnommen und in einem Magazin abgelegt. Durch eine spezielle Fördertechnik werden Gläser, Flaschen, Dosen, Kanister usw. vereinzelt und der Produktionslinie zugeführt.

  • kompakte Bauweise – keine Bühne notwendig
  • je nach Anforderung und Produkt Ausführung als
    • Schiebedepalettierer
    • Saugkopfdepalettierer
    • Magnetkopfdepalettierer
  • Ausführung mit oder ohne Palettenfördertechnik
  • Produktvereinzelung für zylindrische und Formformate
  • Puffertische in verschiedenen Größen lieferbar

Technische Daten:

Palettenhöhe



max. 2000 mm



Leistung



max. 2 Lagen/Min. je nach Produkt



Plattenformat



800 x 1200 mm





1000 x 1200 mm





1200 x 1400 mm







Depalettierer - Schiebe-, Magnetkopf- und Saugkopfpalettierer

Die zu depalettierende Palette wird in die Maschine eingebracht. Bei manueller Eingabe wird die Schutztür geschlossen und der Starttaster betätigt. Beim Schiebedepalettierer werden die einzelnen Lagen zentriert und dann auf einen höhenverfahrbaren Schlitten abgeschoben. Dieser Schlitten fährt anschließend auf den Puffertisch und die komplette Lage wird übergeschoben.

Beim Saugkopf- bzw. Magnetkopfdepalettierer senkt sich ein frequenzgeregelter, höhenverfahrbarer Kopf auf die Palette, nimmt Lage für Lage auf und setzt sie direkt auf den Puffertisch ab. Die Zwischenlagen werden bei allen Systemen durch eine separate Achse entnommen und in einem Magazin abgelegt. Durch eine spezielle Fördertechnik werden Gläser, Flaschen, Dosen, Kanister usw. vereinzelt und der Produktionslinie zugeführt.

  • kompakte Bauweise – keine Bühne notwendig
  • je nach Anforderung und Produkt Ausführung als
    • Schiebedepalettierer
    • Saugkopfdepalettierer
    • Magnetkopfdepalettierer
  • Ausführung mit oder ohne Palettenfördertechnik
  • Produktvereinzelung für zylindrische und Formformate
  • Puffertische in verschiedenen Größen lieferbar

Technische Daten:

Palettenhöhe



max. 2000 mm



Leistung



max. 2 Lagen/Min. je nach Produkt



Plattenformat



800 x 1200 mm





1000 x 1200 mm





1200 x 1400 mm
